Pompe magnétique en acier inoxydable

Voir les produits Contactez-nous
  • Pompe Magnétique en Acier Inoxydable IMC Résistante à la Corrosion
Pompe magnétique en acier inoxydable

Pompe Magnétique en Acier Inoxydable IMC Résistante à la Corrosion

Température Applicable: -20 ℃ <100 ℃

La pompe à entraînement magnétique de type IMC (appelée pompe magnétique) est un nouveau produit qui applique le principe de fonctionnement du couplage à aimant permanent à une pompe centrifuge. Il a une conception raisonnable, une technologie de pointe, une étanchéité complète, aucune fuite, une résistance à la corrosion et d'autres caractéristiques, et ses performances ont atteint le niveau avancé de produits étrangers similaires. Pompe magnétique en acier inoxydable avec un joint statique au lieu d'un joint dynamique, de sorte que les parties d'écoulement de la pompe dans un état complètement scellé, résolvant complètement la garniture mécanique de l'autre pompe ne peut pas éviter les problèmes de fonctionnement, de bulles ou de gouttes. La pompe magnétique utilise de l'acier inoxydable à haute résistance et résistant à la corrosion comme matériau de fabrication, elle présente donc une bonne résistance à la corrosion et peut rendre le fluide transporté exempt de pollution. Pression de conception : 1,6 MPa Norme de bride : HG/T20592-09.
Structure compacte magnétique de pompe magnétique, belle apparence, petite taille, faible bruit, fonctionnement fiable, facile à utiliser et à entretenir. Il peut être largement utilisé dans l'industrie chimique manuelle, pharmaceutique, pétrolière, galvanoplastie, alimentaire, impression photographique sur film, instituts de recherche scientifique, industrie de défense nationale et autres unités pour pomper de l'acide, de la lessive, de l'huile, un liquide précieux rare, du venin, un liquide volatil. , ainsi que des équipements de circulation d'eau, des équipements de filtration. Surtout pour le pompage de liquides inflammables et explosifs, cette pompe est idéale.

Aucun article précédent   |   Suivant

+ Contactez-nous + Téléchargement du catalogue

Description du produit

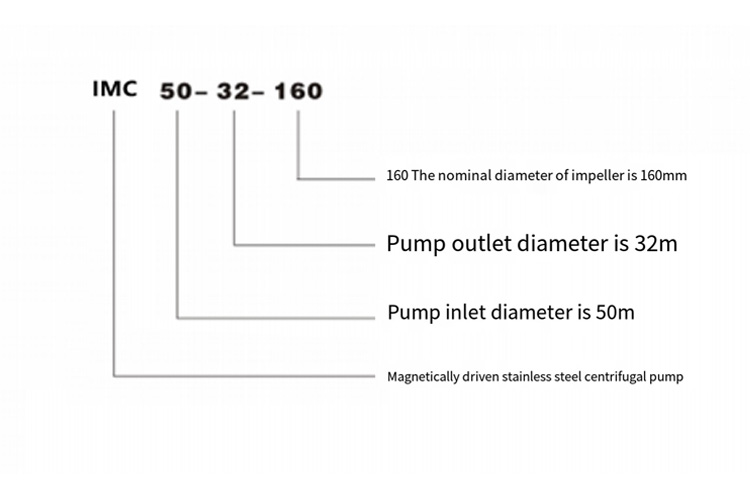

Structure et matériau IMC et sens du modèle

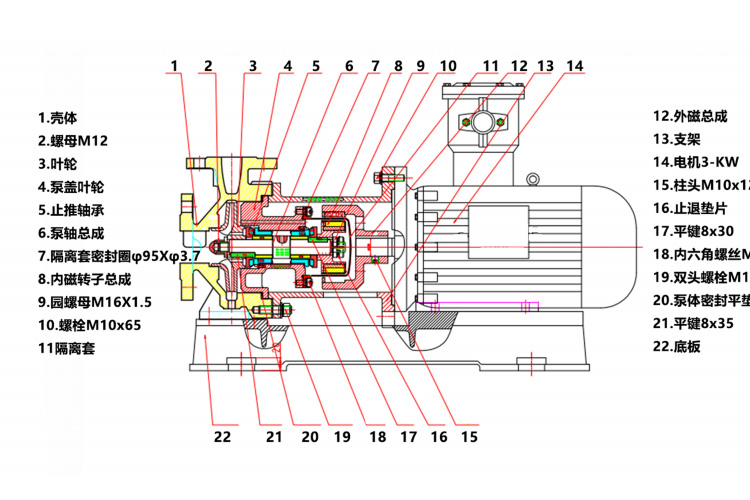

Structure et matériel

Modèle et date technique

Avec moteur à deux étages n=2900r/min Pression de conception : 1,6 MPa  "*" est le paramètre standard

Nombre Modèle Couler
(m³/h)

Tête de pompe
(m)

 η
(%)

Diamètre
(mm)

 Marge de cavitation

Révolution
(tr/min)

Pouvoir
(kW)

 Poids
(kg)
Entrée Sortie
1 IMC32-25-125 2 22 20 32 25 4.5 2900 1.5 70
*3.2 20 18
5 17 16
2 IMC32-25-160 2 33 22 32 25 4.5 2900 2.2 80
*3.2 32 20
5 30 18
3 IMC32-25-200 2 51 18 32 25 4.5 2900 4 100
*3.2 50 16
5 48 15
4 IMC40-25-125 4 22 15 40 25 4.5 2900 2.2 80
*6 20 20
8 18 23
5 IMC40-25-160 5 33 17 40 25 4.5 2900 3 100
*6 32 22
8 29 27
6 IMC40-25-200 4 52 15 40 25 4.5 2900 5.5 150
*6 50 21
10 46 29
7 IMC50-32-125 10 22 28 50 32 4 2900 3 80
*12,5 20 30
15 17 29
8 IMC50-32-160 10 33 39 50 32 4 2900 4 110
*12,5 32 35
15 25 37
9 IMC50-32-200 10 51 25 50 32 4 2900 7.5 150
*12,5 50 30
15 48 34
10 IMC50-32-250 10 81 24 50 32 4 2900 15 260
*12,5 80 26
15 75 29
11 IMC65-50-125 20 22 36 65 50 4 2900 5.5 125
*25 20 39
30 18 37
12 IMC65-50-160 20 34 34 65 50 4 2900 7.5 140
*25 32 37
30 29 38
13 IMC65-40-200 20 51 38 65 40 4 2900 15 240
*25 50 42
30 46 45
14 IMC65-40-250 20 82 33 65 40 4 2900 22 160
*25 75 35
30 65 38
15 IMC80-65-125 40 21 45 80 65 3.5 2900 7.5 140
*50 20 48
60 18 45
16 IMC80-65-160 40 33 43 80 65 3.5 2900 15 230
*50 32 46
60 29 49
17 IMC80-50-200 40 52 50 80 50 4 2900 18.5 300
*50 50 52
60 46 53
18 IMC80-50-250 40 73 46 80 50 3.5 2900 30 390
*50 70 50
60 65 52
19 IMC100-80-125 80 21 50 100 80 3.5 2900 15 230
*100 20 44
120 17 42
20 IMC100-80-160 80 36 50 100 80 4 2900 22 300
*100 32 52
120 24 45
21 IMC100-65-200 80 51 65 100 65 4 2900 30 360
*100 50 73
120 48 78
22 IMC125-80-160 140 32 56 125 80 4.5 2900 30 370
*150 30 57
160 26 54

Tunjelle d'installation/taille de bride

Nombre Modèle Dimension de montage du contour Taille de la bride d'entrée Taille de la bride de sortie
L S B P. F H h W T n-Φd1 C a b e n-Φ d K g i j n-Φt
1 IMC32-25-125 615 450 620 70 80 332 192 345 300 4-Φ20 32 140 100 20 4-Φ18 25 115 85 18 4-Φ14
2 IMC32-25-160 672 450 620 70 80 372 212 345 300 4-Φ20 32 140 100 20 4-Φ18 25 115 85 18 4-Φ14
3 IMC32-25-200 745 540 710 70 80 420 240 375 330 4-Φ20 32 140 100 20 4-Φ18 25 115 85 18 4-Φ14
4 IMC40-25-125 605 450 620 70 80 332 192 345 300 4-Φ20 40 150 110 18 4-Φ18 25 115 85 18 4-Φ14
5 IMC40-25-160 680 450 620 70 80 372 212 345 300 4-Φ20 40 150 110 18 4-Φ18 25 115 85 18 4-Φ14
6 IMC40-25-200 790 540 710 70 80 420 240 375 330 4-Φ20 40 150 110 18 4-Φ18 25 115 85 18 4-Φ14
7 IMC50-32-125 665 450 620 70 80 332 192 345 300 4-Φ20 50 165 125 20 4-Φ18 32 140 100 20 4-Φ18
8 IMC50-32-160 705 450 620 70 80 372 212 345 300 4-Φ20 50 165 125 20 4-Φ 18 32 140 100 20 4-Φ18
9 IMC50-32-200 790 540 710 70 80 420 240 375 330 4-Φ20 50 165 125 20 4-Φ18 32 140 100 20 4-Φ18
10 IMC50-32-250 900 740 950 130 100 485 260 440 390 4-Φ 25 50 165 125 20 4-Φ 18 32 140 100 20 4-Φ18
11 IMC65-50-125 705 450 620 70 80 332 192 345 300 4-Φ20 65 185 145 20 8-Φ18 50 165 125 20 4-Φ18
12 IMC65-50-160 786 540 710 70 80 372 212 375 330 4-Φ20 65 185 145 20 8-Φ18 50 165 125 20 4-Φ18
13 IMC65-40-200 945 570 850 130 100 420 240 440 390 4-Φ25 65 185 145 20 8-Φ18 40 150 110 18 4-Φ18
14 IMC65-40-250 1025 570 910 130 100 485 260 440 390 4-Φ25 65 185 145 20 8-Φ18 40 150 110 18 4-Φ18
15 IMC80-65-125 810 540 710 70 100 352 192 370 330 4-Φ20 80 200 160 20 8-Φ18 65 185 145 20 8-Φ18
16 IMC80-65-160 940 570 850 70 100 420 240 370 330 4-Φ25 80 200 160 20 8-Φ18 65 185 145 20 8-Φ18
17 IMC80-50-200 1025 600 900 150 100 440 240 465 420 4-Φ25 80 200 160 20 8-Φ18 50 165 125 20 4-Φ18
18 IMC80-50-250 1205 720 1030 155 125 505 280 525 470 4-Φ25 80 200 160 20 8-Φ18 50 165 125 20 4-Φ18
19 IMC100-80-125 940 570 850 70 100 420 240 370 330 4-Φ25 100 220 180 22 8-Φ18 80 200 160 20 8-Φ18
20 IMC100-80-160 1025 600 900 150 100 440 240 465 420 4-Φ25 100 220 180 22 8-Φ18 80 200 160 20 8-Φ18
21 IMC100-65-200 1180 720 1030 155 100 505 280 525 470 4-Φ25 100 220 180 22 8-Φ18 65 185 145 20 8-Φ18
