  • Pompe Centrifuge à Entraînement Magnétique à Entraînement Magnétique Doublée de Fluor CQB
Pompe magnétique fluoroplastique

Pompe Centrifuge à Entraînement Magnétique à Entraînement Magnétique Doublée de Fluor CQB

Température Applicable:-20 °C-150 °C

Pompe magnétique en plastique fluoré de la série CQB, utilisant un entraînement par couplage magnétique, sans point d'étanchéité dynamique, résolvant le joint général de la pompe centrifuge à entraînement par arbre en dehors de la course, problème d'égouttement.   Les composants d'écoulement utilisent du plastique fluoré et des céramiques industrielles de haute pureté. Ils ont une excellente résistance à la corrosion et une excellente capacité d'étanchéité, largement utilisés dans les industries chimiques, pharmaceutiques, de papier d'aluminium, d'acide, de peinture et d'autres industries de métaux non ferreux et dans le transport explosif, volatil et toxique. solvants organiques et liquides précieux.

Précédent précédent   |   Aucun article suivant

+ Contactez-nous + Téléchargement du catalogue

Description du produit

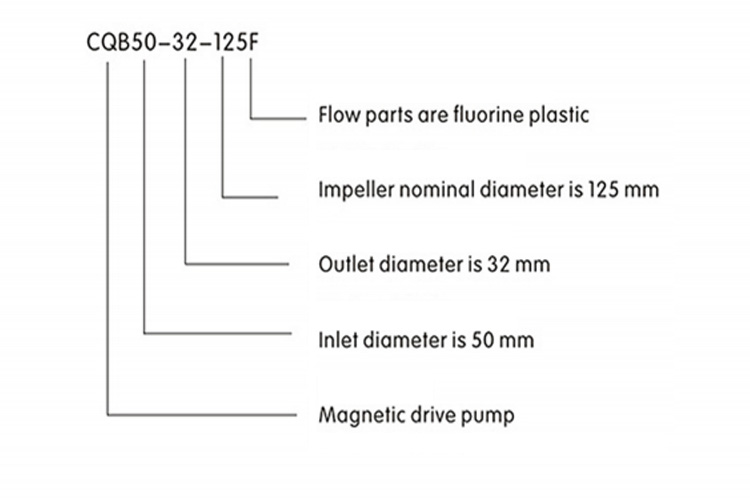

CQB Structure et matériau et sens du modèle

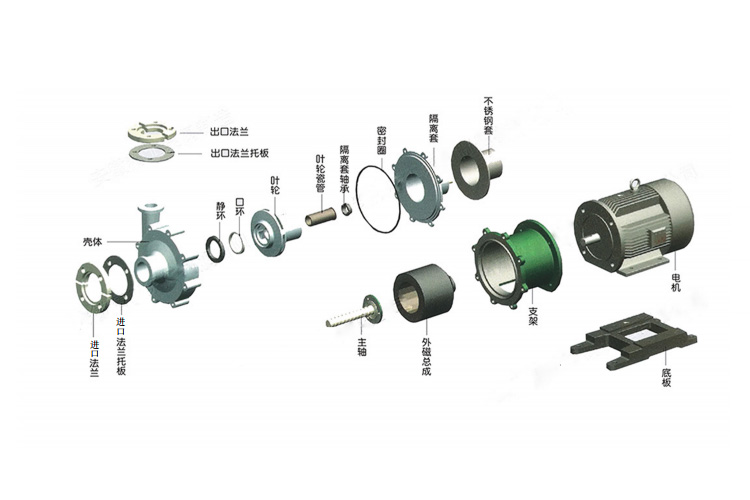

Structure et matériel

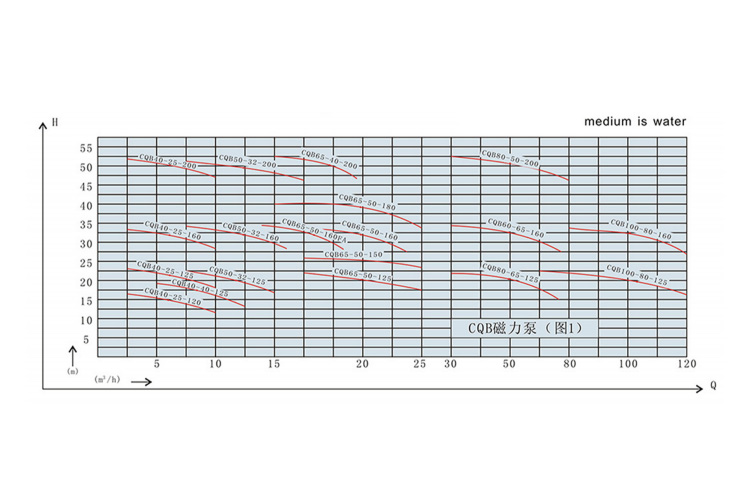

(n=2900r/min)Diagramme de courbe de performances

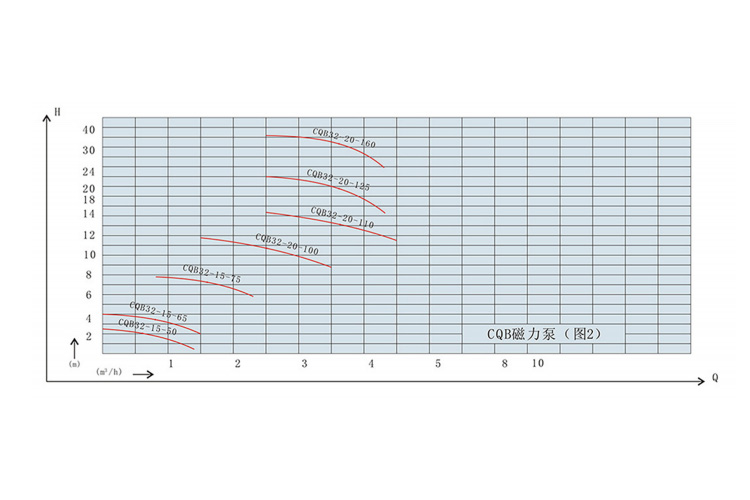

(n=2900r/min)Diagramme de courbe de performances

Modèle et date technique

Nombre Modèle Rev=2950r/min Densité diélectrique=1000kg/M³
Couler
(m³/h)		 Tête de pompe
(m)		 η
(%)		 Entrée
(mm)		 Sortie
(mm)		 Npsh
(m)		 Pouvoir
(kW)		 Poids
(kg)
1 CQB32-20-110F 4 13.5 35 Φ32 Φ20 6 0.55 18
*5.5 13
2 CQB32-25-125F 2.5 21 37 Φ32 Φ20 6 1.5 20
*3.2 20
3 CQB32-20-160FS 2.5 33 38 Φ32 Φ20 5 1.5 50
*3.2 32
4 CQB40-25-120E 4 15.5 42 Φ40 Φ25 5 0.75 35
*6.3 15
8 12
5 CQB40-25-125F 4 22 41 Φ40 Φ25 4.5 1.5 54
*6.3 20
8 16
6 CQB40-25-160FS 4 33 36 Φ40 Φ25 5 2,2/3 55
*6.3 32
8 29
7 COB40-25-200F 4 51 25 Φ40 Φ25 4.5 5.5 100
*6.3 50
10 48
8 CQB50-32-125F 7 22 42 Φ50 Φ32 3.5 1.5 45
*12,5 20
15 16
9 CQB50-32-160FS 7 33 40 Φ50 Φ32 3.5 4 80
*12,5 32
15 29
10 CQB50-32-200F 7 52 32 Φ50 Φ32 3.5 7.5 150
*12,5 50
15 45
11 CQB65-50-125FS 15 22 48 Φ65 Φ50 4 4 100
*20 20
25 15
12 CQB65-50-125F 15 22 46 Φ65 Φ50 4 4 130
*25 20
30 18
13 CQB65-50-160FS 15 33 40 Φ65 Φ50 4 5.5 120
*25 32
35 28
14 CQB65-50-160F 15 33 40 Φ65 Φ50 4 5.5 135
*25 32
35 28
15 CQB65-40-200F 15 51 48 Φ65 Φ40 4 11 180
*25 50
30 48
16 CQB80-65-125F 35 22 51 Φ80 Φ65 4 7.5 95
*50 20
60 18
17 CQB80-65-160F 35 32 60 Φ80 Φ65 4 11 180
*50 32
60 27
18 CQB80-50-200F 35 51 60 Φ80 Φ50 4 18.5 195
*50 50
60 45
19 CQB100-80-125F 65 22 62 Φ100 Φ80 5 11 180
*100 20
110 18
20 CQB100-80-160F 65 36 56 Φ100 Φ80 5 18.5 220
*100 32
120 26

Tunille d'installation/taille de bride

Dehors
Mode		 Dimensions extérieures et d'installation Taille de la bride d'entrée Taille de la bride de sortie
L S P. F W T H h X C a b n-Φd k g 1 n-Φt
CQB32-20-110F 430 200 125 65 148 115 215 105 60 32 120 90 4-Φ14 20 90 65 4-Φ11
CQB32-20-125F 435 265 65 50 180 150 244 110 67 32 140 90 4-M16 20 100 75 4-Φ11
CQB40-25-120F 435 265 65 50 180 150 244 110 67 40 140 100 4-M12 25 100 75 4-Φ11
CQB40-25-125F 440 265 75 50 180 150 244 110 67 40 140 90 4-M12 25 100 75 4-Φ11
CQB50-32-125F 510 265 100 85 180 150 270 125 76 50 130 100 4-Φ13 32 120 90 4-Φ11

Tunjelle d'installation/taille de bride

Dehors
Mode		 Dimensions extérieures et d'installation Taille de la bride d'entrée Taille de la bride de sortie
L S f W T H h P. C a b n-Φd k g i n-Φt
CQB32-20-160FS 578 225 85 220 180 330 170 / 32 140 100 4-M16 20 100 75 4-M12
CQB40-25-160FS 625 225 85 220 180 330 170 / 40 150 110 4-Φ18 25 115 85 4-M12
CQB50-32-160FS 625 225 85 225 220 330 170 / 50 165 125 4-Φ18 32 140 100 4-Φ18
CQB50-32-160FA 654 530 80 370 330 352 192 90 50 165 125 4-Φ18


32
140
140		 4-Φ18
CQB65-50-125FS 625 225 85 260 220 330 170 / 65 185 145 4-Φ18 50 165 140
4-Φ18
CQB65-50-160FS 760 350 105 260 220 330 170 / 65 185 145 4-Φ18 50 165 165 4-Φ18

Tunille d'installation/taille de bride

Dehors
Mode		 Dimensions extérieures et d'installation Taille de la bride d'entrée Taille de la bride de sortie
L B S P. W T Oui Q H h f C a b n-Φd k g je n-Φt
CQB40-25-200F 740 620 450 80 370 330 / / 420 240 80 50 165 125 4-Φ18 25 115 85 4-M12
CQB50-32-200F 740 620 450 80 370 330 / / 420 240 80 50 165 125 4-Φ18 32 140 100 4-Φ18
CQB65-50-125F 705 560 400 80 340 300 / / 177 317 80 65 185 145 4-Φ18 50 165 165 4-Φ18
CQB65-50-160F 720 620 450 80 370 330 / / 212 372 80 65 185 145 4-Φ18 50 165 165 4-Φ18
CQB65-40-200F 1035 750 500 100 440 405 380 340 415 235 100 65 185 145 4-Φ18 40 150 110 4-Φ18
CQB80-65-125F 750 620 450 80 370 330 / / 212 373 100 80 200 160 4-Φ18 65 185 145 4-Φ18
CQB80-65-160F 1035 850 550 125 460 415 380 340 415 235 100 80 200 160 4-Φ18 65 185 145 4-Φ18
CQB80-50-200F 1050 750 500 100 440 405 380 340 435 235 105 80 200 160 4-Φ18 50 185 125 4-Φ18
CQB100-80-125F 1050 850 550 125 460 415 380 340 415 235 110 100 220 180 4-Φ18 80 200 160 4-Φ18
CQB100-80-160F 1085 850 550 125 460 415 380 340 435 235 100 100 220 180 4-Φ18 80 200 160 4-Φ18
