  • IHG-F Pompe de Pipeline Verticale Doublée de Fluor
Pompe de pipeline

IHG-F Pompe de Pipeline Verticale Doublée de Fluor

Température applicable : -20 °C ~ 150 °C.

La pompe de pipeline à revêtement de fluor IHG-F est une structure verticale avec le même diamètre d'entrée et de sortie et est située sur la même ligne centrale. La roue est directement connectée à l'arbre du moteur, a un rendement élevé, des économies d'énergie et un faible bruit, et peut équilibrer efficacement la charge radiale et axiale générée par le fonctionnement de la pompe ; Le joint d'arbre est constitué d'une garniture mécanique à soufflet externe avancée, la bague est en céramique d'alumine et la bague mobile est constituée d'un matériau de remplissage PTFE (spécialement équipé d'autres matériaux en fonction des conditions de travail particulières des utilisateurs), qui est résistant à l'usure. -résistant et résistant à la corrosion et a de bonnes performances d'étanchéité, ce qui augmente efficacement la durée de vie de la garniture mécanique ; Structure simple, entretien facile, faible encombrement, lors de la réparation et du remplacement de la roue, des joints et autres pièces d'usure, pas besoin de retirer le tuyau. Ce produit est largement utilisé dans le pétrole, l'industrie chimique, la métallurgie, l'énergie électrique, le papier, la désulfuration des gaz de combustion, le dépoussiérage, les fibres synthétiques pharmaceutiques alimentaires et d'autres secteurs.

Aucun article précédent   |   Suivant

+ Contactez-nous + Téléchargement du catalogue

Description du produit

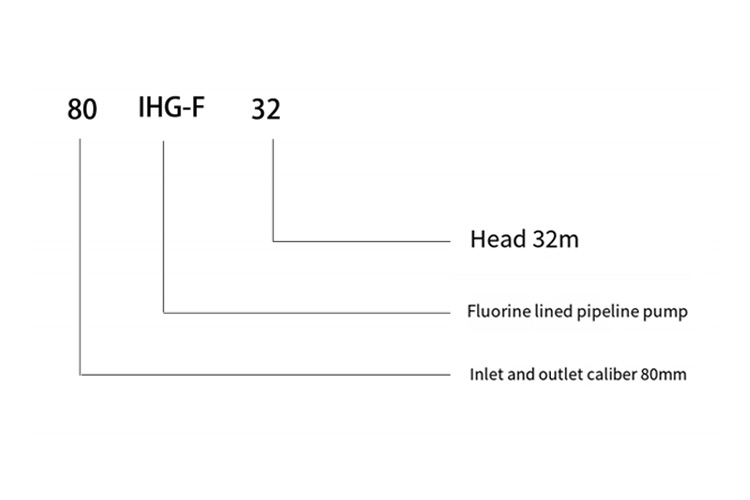

IHG-F Structure et matériau et modèle sense

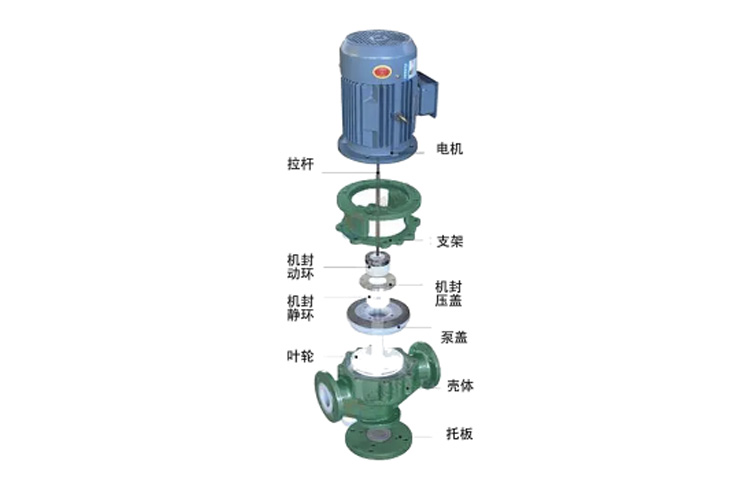

Structure et matériel

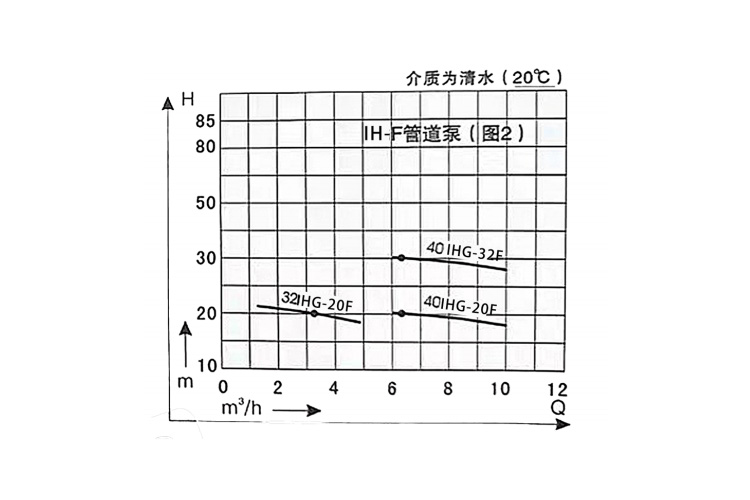

(n=2900r/min)Diagramme de courbe de performances

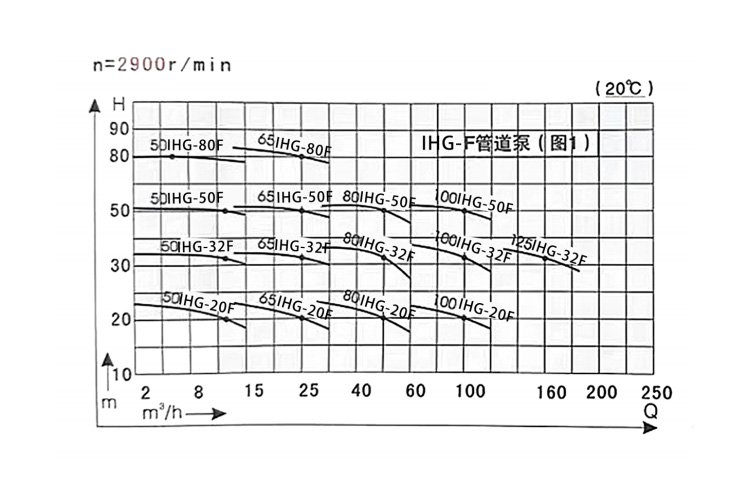

(n=2900r/min)Diagramme de courbe de performances

Modèle et date technique

Modèle Couler
(m³/h)		 Tête de pompe
(m)		 η
(%)		 Allocation de cavitation
m		 Entrée x sortie
mm		 Pouvoir
(kW)		 Poids
(kg)
32IHG-20F 2 20.5 15 2.5 32×32 1.1 59
*3.2 20 22
5.5 18 24
40IHG-20F 8 20 31 2.5 40×40 1.5 50
*6.3 20 30
10 18 32
40IHG-32F 8 32 31 3.5 40×40 3 82
*6.3 32 30
10 30 32
50IHG-20F
7		 22
40		 3.5 50×50 2.2 84
*12,5 20 45
15 16 42
50IHG-32F 33 33 3.5 50×50 4 88
*12,5 32 45
15 30 45
50IHG-50F 7 51 28 3.5 50×50 7.5 135
*12,5 50 40
15 49 48
50IHG-80F 7 80 20 5 50×50 11 180
*12,5 80 30
15 77 38
65IHG-20F 15 22 47 3.5 65×65 3 83
*25 20 52
35 16 57
65IHG-32F 15 33 38 3.5 65×65 5.5 118
*25 32 47
35 30 57
65IHG-50F 15 52 30 3.5 65×65 11 178
*25 50 45
35 46 42
65IHG-80F 15 82 30 3.5 65×65 18.5 220
*25 80 42
35 72 44
80IHG-20F 35 22 42 4 80×80 5.5 126
*50 20 55
60 18 60
80IHG-32F 35 33 45 4 80×80 11 180
*50 32 50
60 27 39
80IHG-50F 35 52 43 4 80×80 18.5 220
*50 50 55
60 45 43
100IHG-20F 65 22 57 4.5 100×100 11 192
*100 20 60
120 17 63
100IHG-32F 65 35 57 5 100×100 18.5 240
*100 32 62
110 26 65
100IHG-50F 65 51 54 5 100×100 30 340
*100 50 60
120 43 48

Tunille d'installation/taille de bride

Modèle UNspect et dimensions de montage Taille de la bride d'entrée Taille de la bride de sortie
H h L f W T A n-Φd C e n-Φd a b C e n-Φd
32IHG-20F 545 125 320 20 130 80 230 4-Φ18 32 20 4-M16 140 100 35 20 4-M16
40IHG-20F 580 125 320 20 130 80 230 40 21 150 110 40 21
40IHG-32F 650 135 340 20 130 80 230 40 21 150 110 40 21
50IHG-20F 615 145 330 20 130 80 230 50 21 165 125 40 21
50IHG-32F 670 145 340 20 130 80 230 50 21 165 125 50 21
50IHG-50F 755 150 424 25 160 100 280 4-Φ20 50 21 165 125 50 21
50IHG-80F 910 148 440 25 160 100 280 50 21 165 125 50 21
65IHG-20F 695 155 340 25 160 100 240 65 21 8-M16 185 145 65 21 8-M16
65IHG-32F 725 155 380 25 160 100 240 65 21 185 145 65 21
65IHG-50F 870 160 420 25 160 100 240 65 23 185 145 65 23
65IHG-80F 980 165 470 25 180 150 300 66
00		 23 185 145 65 23
80IHG-20F 735 170 420 25 160 100 260 80 23 200 160 80 23
80IHG-32F 930 170 440 25 160 100 260 80 23 200 160 80 23
80IHG-50F 945 175 460 25 160 100 260 80 23 200 160 80 23
100IHG-20F 950 185 440 25 195 140 300 4-Φ25 100 23 220 180 100 23
100IHG-32F 1020 210 470 25 195 140 300 100 23 220 180 100 23
100IHG-50F 1150 220 470 25 195 140 300 100 23 220 180 100 23

+ Comprendre les paramètres détaillés du produit
